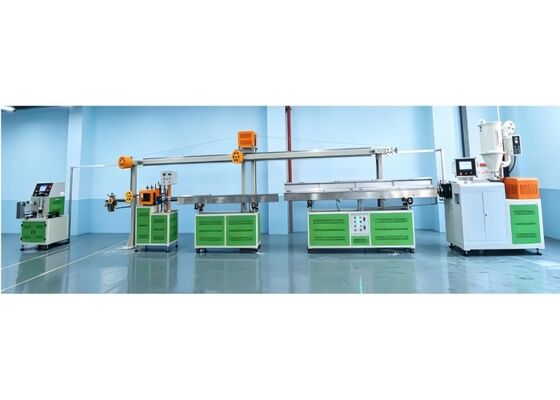

PFES3D-45 ABS/PLA 3D چاپ مواد رشته ای تک رنگ ماشین تولید خط

خط تولید دستگاه اکسترود تک رنگ مواد فیلامنت پرینت سه بعدی PFES3D-45 ABS/PLA

مناطق کاربرد: پرینت سه بعدی جدیدترین فناوری چاپ است. با افزایش تقاضا برای پرینترهای سه بعدی، فیلامنت‌های پرینت سه بعدی پتانسیل بازار بالایی دارند و عمدتاً در پرینترهای سه بعدی استفاده می‌شوند. ما عمدتاً فیلامنت‌های پرینت سه بعدی مانند ABS، PLA، PETG و TPU را با قطرهای 1.75 تا 3.0 میلی‌متر تولید می‌کنیم. تلرانس قطر را می‌توان در حدود ±0.03 میلی‌متر کنترل کرد و سرعت اکستروژن از 30 تا 180 متر در دقیقه متغیر است که چیدمان مرتب فیلامنت را تضمین می‌کند.
پارامترهای فنی کلیدی: 2.1 قطر ماردون: Ø45 میلی‌متر 2.2 نسبت طول به قطر (L/D): 28:1 2.3 سرعت ماردون: 0-100 دور در دقیقه (کنترل سرعت فرکانس متغیر خودکار) 2.4 خروجی اکستروژن: 25-30 کیلوگرم در ساعت 2.5 سرعت خط تولید: 30-180 متر در دقیقه (با هم‌ترازی رشته مرتب) 2.6 ارتفاع مرکزی: 1.1 متر (قابل تنظیم بالا، پایین، چپ و راست) 2.7 ابعاد خط تولید: طول 15 متر × عرض 2.5 متر × ارتفاع 2.5 متر 2.8 ولتاژ سه فاز: 380 ولت، 3 فاز، 50 هرتز 2.9 توان کل: 50 کیلووات؛ مصرف توان متوسط واقعی: 20 کیلووات ساعت در ساعت
الزامات کارگاه: 3.1 ابعاد کارگاه (طول × عرض × ارتفاع): 25 متر × 5 متر × 3.5 متر (مساحت کف توصیه شده 300 متر مربع یا بیشتر؛ کف باید تراز باشد) 3.2 دما ≤ 50 درجه سانتی‌گراد، رطوبت ≤ 95 درصد 3.3 منبع تغذیه: سیستم پنج سیمه سه فاز (یعنی سه سیم فاز، یک سیم نول و یک سیم ارت)، 380 ولت، 50 هرتز 3.4 کارگاه باید مجهز به مخزن آب خنک کننده 2 متر مکعبی، کمپرسور هوا، روغن دنده و کابل 5 هسته باشد.



اکسترودر تک ماردونه PFES3D-45:
توان گرمایش: 10 کیلووات؛
توان فن: 0.5 کیلووات؛
توان موتور: 11 کیلووات؛
قیف خشک کن: 6.75 کیلووات؛
قالب اکستروژن: 2 کیلووات؛
مخزن آب با کنترل دما: 12.5 کیلووات؛
مخزن آب خنک کننده: 0.9 کیلووات؛
دمنده هوای گرم: 0.75 کیلووات؛
واحد کشش لاستیکی دو غلتکی: 1.5 کیلووات؛
دستگاه اندازه‌گیری قطر لیزری دو جهته - قفسه نگهداری سیم: 0.4 کیلووات؛
ویندر سروو تک ایستگاهی: 2 کیلووات؛
توان کل نصب شده تجهیزات: تقریباً 50 کیلووات؛
مصرف برق در طول تولید عادی: تقریباً 10-15 کیلووات

برگه مشخصات تجهیزات

I. خشک کن فولاد ضد زنگ 50 کیلوگرمی: 1 واحد
1. ظرفیت: 50 کیلوگرم
2. توان گرمایش: 6 کیلووات
3. توان فن: 0.75 کیلووات
4. وزن: 90 کیلوگرم
5. دارای طراحی منحصر به فرد کانال هوای گرم منحنی برای جلوگیری از تجمع باقی مانده پودر در
پایه عنصر گرمایش، که می‌تواند باعث احتراق شود.
6. درام و اجزای داخلی همگی از فولاد ضد زنگ ساخته شده‌اند.
7. درام از پایه جدا می‌شود و تمیز کردن آسان و تعویض سریع مواد را تسهیل می‌کند.
8. مجهز به کنترلر دما با نمایشگر انحراف متناسب برای کنترل دقیق دما.
یک سیستم حفاظت دوگانه در برابر گرمای بیش از حد، خطر حوادث ناشی از خطای انسانی یا خرابی مکانیکی را کاهش می‌دهد.

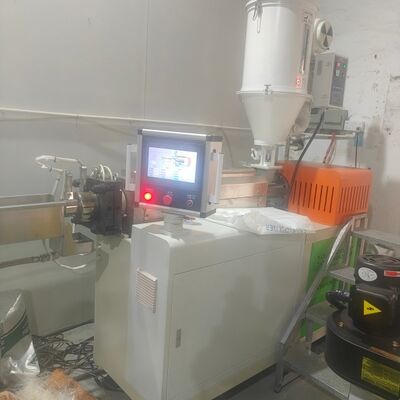

II. اکسترودر فیلامنت تک رنگ پرینت سه بعدی PFES3D-45: یک

مجموعه
3. قرقره‌های نگهداری سیم: قرقره‌های نگهداری سیم ABS، 11 + 12 عدد
2. نسبت طول به قطر (L/D): 28:1
3. نوع ماردون: عمومی برای PLA، PEDG، ABS و TPU
4. ماردون و سیلندر از فولاد نیترید شده با کیفیت بالا 38CrMoAlA ساخته شده‌اند و تحت فرآیند نیتریدینگ قرار گرفته‌اند. سختی نیتریدینگ: ماردون ≥
740 HV؛ سیلندر ≥ 940 HV. عمق نیتریدینگ: ماردون
0.4-0.6 میلی‌متر، سیلندر: 0.6-0.7 میلی‌متر؛ شکنندگی در هر دو مورد درجه 2 است.
5. پوسته از فولاد آلیاژی ریخته‌گری ساخته شده است؛ سطوح تماس بین پوسته‌های بالا و پایین
دقت سنگ‌زنی شده‌اند. چرخ‌دنده‌ها از 40Cr ساخته شده‌اند و تحت عملیات حرارتی نرمالیزه،
تمپرینگ و کوئنچ قرار گرفته‌اند، و سپس سنگ‌زنی سطح دنده انجام شده است،
که منجر به زبری سطح Ra 0.8 می‌شود. آنها جذب ضربه،
مقاومت در برابر سایش و سطح صدای کم را ارائه می‌دهند.
6. گیربکس: گیربکس (Bruker)
7. توان موتور: موتور 11 کیلووات
8. روش کنترل: کنترل فرکانس متغیر (Haipumonte)
9. مناطق کنترل دما: 1.8 کیلووات × 6 منطقه
10. مناطق خنک کننده: 120 وات × 4 منطقه
11. حلقه‌های گرمایش: حلقه‌های گرمایش فولاد ضد زنگ
12. رله‌های حالت جامد: Yangming
13. PLC: Xinjie – 1 مجموعه
14. ماژول کنترل دما: Xinjie – 1 مجموعه
15. جعبه کنترل کنسولی آلیاژ آلومینیوم: 1 واحد
III.قالب اکستروژن دقیق S136: یک مجموعه
1. جنس قالب: S136، آینه‌ای
2. کانال کوتاه بدون گوشه‌های مرده؛ محصولات نهایی دارای سطح صاف

بدون نقص مانند نقاط سیاه و دقت ابعادی دقیق

3. مجهز به سرهای قالب 2.5 × 3.0: هر کدام یک مجموعه

4. سرهای قالب را می‌توان برای برآورده کردن الزامات مشتری سفارشی کرد

IIII.مخزن آب گرم فولاد ضد زنگ 304: 1 مجموعه

1. طول: 4 متر

2. طول مخزن آب گرم: 2 متر



3. طول مخزن آب گرم: 2 متر

4. جنس مخزن: فولاد ضد زنگ 304، ضخامت: 1.5 میلی‌متر

5. قاب پایه مخزن: 1 واحد (پوشش پودری)

6. جنس: فولاد Q235 (جوش داده شده)

7. سیستم گردش آب گرم 304: 2 مجموعه

8. توان پمپ آب فولاد ضد زنگ: 120 وات × 2 واحد (New Territories)

9. واحد گرمایش: 1 مجموعه

10. توان گرمایش: 12 کیلووات

11. چرخ‌های ترمزدار: 4

12. گیج‌های دمای آنالوگ دایال‌دار: 2

13. مجهز به گلندهای کابل سرامیکی

V.مخزن خنک کننده فولاد ضد زنگ 304: یک مجموعه

1. طول مخزن: 4 متر

2. جنس مخزن: فولاد ضد زنگ 304، ضخامت: 1.5 میلی‌متر



3. قاب پایه مخزن: 1 واحد (پوشش پودری)

4. جنس: فولاد Q235 (جوش داده شده)

5. سیستم گردش آب سرد 304: 1 مجموعه

6. توان پمپ: 120 وات × 1 واحد (New World)

7. دمنده آب دو مرحله‌ای: 1 واحد (کمپرسور هوا توسط مشتری تامین می‌شود)

8. مجهز به گلندهای کابل سرامیکی

VI.گیج قطر: 1 مجموعه

1. برند: Raist

2. سیستم نظارت آنلاین بلادرنگ



3. دقت اندازه‌گیری: 0.001 میلی‌متر

محدوده اندازه‌گیری: 0.200 میلی‌متر – 10.00 میلی‌متر

VII.واحد کشش لاستیکی دو غلتکی + دمنده هوای گرم: یک مجموعه

1. روش کشش: کشش دو غلتکی

2. جنس غلتک کشش: لاستیک وارداتی


3. روش تنظیم: تنظیم عمودی از طریق پیچ سربی فولاد ضد زنگ 304

4. روش درایو: درایو تسمه همزمان

5. توان کشش: موتور سروو 1.5 کیلووات

6. کنترل سرعت: کنترل PLC

7. سرعت کشش: 0-300 متر در دقیقه

8. واحد خشک کن دمنده فشار قوی 0.75 کیلووات

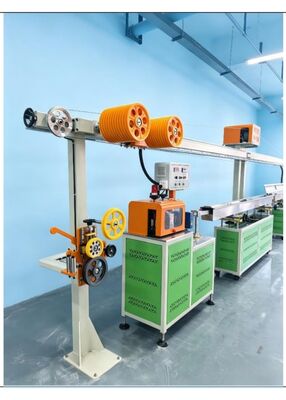

VIII.قفسه نگهداری سیم افقی 8 متری با شمارنده متر: یک

مجموعه

1. طول قفسه: 8 متر


2. ارتفاع: 1.97 متر

3. قرقره‌های نگهداری سیم: قرقره‌های نگهداری سیم ABS، 11 + 12 عدد

4. طول نگهداری سیم: 150 متر

5. موتور گیربکس 400 کیلووات

6. پودر مغناطیسی 2.5 کیلوگرمی

شمارنده متر با دقت بالا

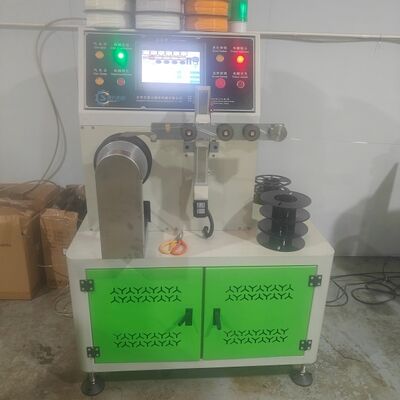

VIIII.ویندر سروو تک ایستگاهی: 1 مجموعه

1. استاپر قرقره سیم‌پیچ: 1 مجموعه


2. موتور پله‌ای موقعیت‌یابی: 1 مجموعه

3. روش کنترل موقعیت‌یابی: کنترل موتور پله‌ای Leisi

4. موتور سروو اسپیندل 1.5 کیلووات: 1 مجموعه

5. روش کنترل اسپیندل: کنترل سروو

6. عملکرد تعویض قرقره پنوماتیک، قابلیت سیم‌پیچی بدون قرقره

7. هشدار و خاموش شدن خودکار هنگام رسیدن به طول تنظیم شده، با خاموش شدن اضافی در صورت پارگی نخ

8. چیدمان پایدار نخ با پایداری عالی

9. سازگار با قرقره‌های مواد با وزن 1-5 کیلوگرم

مجهز به عملکرد ذخیره مشخصات قرقره مواد

دستگاه بسته بندی وکیوم 400G

VV.میکسر رنگ 50 کیلوگرم


VVI.دستگاه خشک کن 100 کیلوگرمی + فیدر مواد: 1 واحد
