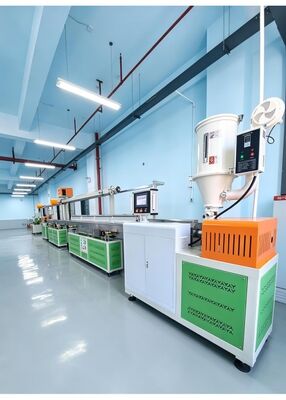

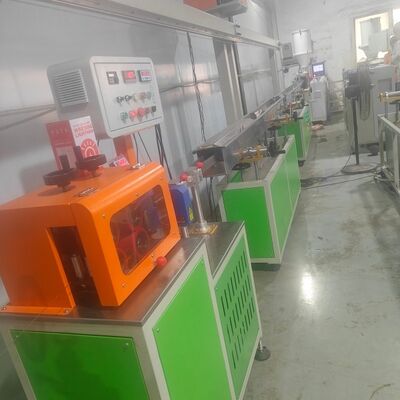

دستگاه تولید فیلامنت پرینت سه بعدی PFES3D-45، تک رنگ، خط تولید اکسترودر

            PFES3D-45 خط تولید فلامنت های چاپ سه بعدی

دستگاه اکستروژن فیلامنت چاپگر 3D برای ساخت ABS، PLA، PC، PA، PETG، PEI، PVA، peek و سایر مواد 3D با ویژگی تحمل پایدار و پیچ و تاب صاف مناسب است.اين دستگاه توليد فلامنت براي توليد انبوه اقتصادي است
زمینه های کاربرد: چاپ سه بعدی آخرین فناوری چاپ است. با افزایش تقاضا برای چاپگرهای سه بعدی، رشته های چاپ سه بعدی پتانسیل بازار زیادی دارند و عمدتاً در چاپگرهای سه بعدی استفاده می شوند.ما عمدتاً رشته های چاپ سه بعدی مانند ABS را تولید می کنیم، PLA، PETG و TPU، با قطر از 1.75 تا 3.0 میلی متر. تحمل قطر می تواند در حدود ± 0.03 میلی متر کنترل شود و سرعت اکستروژن از 30 تا 180 متر در دقیقه است.اطمینان از قرار دادن رشته های صاف.
پارامترهای کلیدی فنی: 2.1 قطر پیچ: Ø45 میلی متر 2.2 نسبت طول به قطر (L / D): 28:1 2.3 سرعت پیچ: 0 ‰ 100 rpm (کنترل سرعت فرکانس متغیر خودکار) 2.4 خروجی اکستروژن:25-30 کیلوگرم/ساعت.5 سرعت خط تولید: 30~180 m/min (با تراز صاف رشته) 2.6 ارتفاع مرکز: 1.1 متر (قابل تنظیم بالا، پایین، چپ و راست) 2.7 ابعاد خط تولید: طول 15 m × عرض 2.5 متر × ارتفاع 2.5 m 2.8 ولتاژ سه فاز: 380 ولت، سه فاز، 50 هرتز
الزامات کارگاه: ۳.۱ ابعاد کارگاه (L × W × H): ۲۵ متر × ۵ متر × ۳.۵ متر (سطح طبقه توصیه شده ۳۰۰ متر مربع یا بیشتر؛ کف باید صاف باشد) ۳.۲ دمای ≤ ۵۰ درجه سانتیگراد،رطوبت ≤ 95 درصد 3.3 منبع برق: سیستم پنج سیم سه فاز (یعنی سه سیم فعال، یک سیم خنثی و یک سیم زمین) ، 380 ولت، 50 هرتز 3.4 کارگاه باید با یک مخزن آب خنک کننده 2 متر مکعب مجهز باشد،یک کمپرسور هوا، روغن دنده و کابل 5 هسته ای

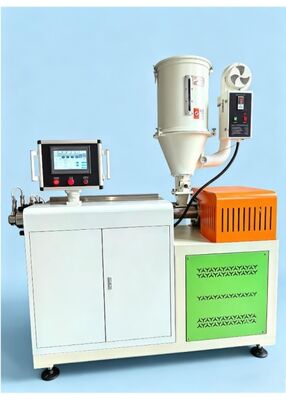

یک استرویدر تک پیچ PFES3D-45:
قدرت گرمایش: 10 kW
قدرت فن: 0.5 kW
قدرت موتور: 11 kW
دستگاه خشک کن: 6.75 kW
دستگاه اکستروژن: 2 kW
مخزن آب با دمای کنترل شده: 12.5 kW
مخزن آب خنک کننده: 0.9 kW
نطفه هوا گرم: 0.75 kW
واحد کشش دو رول لاستیک: 1.5 kW
ابزار اندازه گیری قطر لیزر دو طرفه - قفسه ذخیره سیم: 0.4 kW
سرواویلر تک ایستگاه: 2 kW
کل قدرت نصب شده تجهیزات: حدود 50 کیلو وات
مصرف برق در طول تولید عادی: تقریباً 1015 کیلو وات

ورق مشخصات تجهیزات

I.فولاد ضد زنگ 50 کیلوگرم خشک کن: 1 واحد
1ظرفيت: 50 کيلوگرم
2قدرت گرمایش: 6 کیلو وات
3. قدرت فن: 0.75 kW
4وزن: 90 کيلوگرم
5. دارای یک طراحی منحصر به فرد کانکتور هوای گرم منحنی برای جلوگیری از باقیمانده پودر از تجمع در
پایه ی عنصر گرمایش که می تواند باعث احتراق شود.
6. طبل و اجزاي داخلي همشون از فولاد ضد زنگ ساخته شده
7. طبل از پایه جدا می شود، که تمیز کردن آسان و تغییر سریع مواد را آسان می کند.
8مجهز به یک کنترلگر دمای معادل برای کنترل دقیق دمای.
یک سیستم محافظت از بیش از حد دوگانه خطر حوادث را کاهش می دهد
به علت خطا انسانی یا خرابی مکانیکی.

II.PFES3D-45 اکستروژر فیلامنت سه بعدی تک رنگ: یک
مجموعه
1قطر پیچ: Ø45mm
2نسبت طول به قطر (L/D): 28:1
3نوع پیچ: جهانی برای PLA، PEDG، ABS و TPU
4پیچ و بشکه ساخته شده از کیفیت بالا 38CrMoAlA nitrided
از فولاد ساخته شده اند و از فرآیند نیتراید شدن رنج برده اند. سختی نیتراید شده: پیچ ≥
۷۴۰ HV؛ بشکه ≥ ۹۴۰ HV. عمق نیتراید: پیچ
0.4 ۰٫۶ میلی متر، بشکه: ۰٫۶ ۰٫۷ میلی متر؛ شکنندگی
در هر دو مورد درجه 2
5محفظه از فولاد آلی ساخته شده است؛ سطوح تماس بین محفظه های بالا و پایین ساخته شده اند.
چرخ دنده ها از 40Cr ساخته شده اند و از نورمال کردن استفاده کرده اند.
درمان گرمی تثبیت و خاموش کردن، و سپس خرد کردن سطح دنده،
در نتیجه، خشکی سطح Ra 0 است.8. اونا شاکسوری ارائه میدن
مقاومت در برابر لباس و سطح کم سر و صدا.
6جعبه گیربکس: جعبه گیربکس (بروکر)
7قدرت موتور: 11 kW
8روش کنترل: کنترل فرکانس متغیر (Haipumonte)
9مناطق کنترل دما: 1.8 kW × 6 منطقه
10مناطق خنک کننده: 120 W × 4 منطقه
11حلقه های گرمایش: حلقه های گرمایش فولاد ضد زنگ
12رله هاي حالت جامد: يانگ مينگ
13کنترل کننده: شينجي 1 مجموعه
14ماژول کنترل دما: شينجي 1 مجموعه
15جعبه کنترل کنترلی آلومینیوم: 1 واحد

III. قالب استرژنی دقیق S136: یک مجموعه

1ماده قالب: S136، آینه دار

2. راهرو کوتاه بدون گوشه های مرده؛ محصولات نهایی دارای سطح صاف هستند

بدون نقص مانند لکه های سیاه و دقت ابعاد دقیق

3. مجهز به 2.5 × 3.0 کلاه: هر مجموعه ای

4. می تواند به صورت سفارشی برای پاسخگویی به الزامات مشتری طراحی شود



مخزن آب گرم از فولاد ضد زنگ: 1 مجموعه

1طول: 4 متر

2طول مخزن آب گرم: 2 متر

3طول مخزن آب گرم: 2 متر

4مواد مخزن: فولاد ضد زنگ 304، ضخامت: 1.5 میلی متر

5قاب پایه مخزن: 1 واحد (پودر پوشانده)

6مواد: فولاد Q235 (لحام شده)

7. 304 سیستم گردش آب گرم: 2 مجموعه

8قدرت پمپ آب فولاد ضد زنگ: 120 وات × 2 واحد (مناطق جدید)

9واحد گرمایش: 1 مجموعه

10قدرت گرمایش: 12 کیلو وات

11ريزورها با ترمز: 4

12اندازه گیری دمای آنالوگ: 2

13مجهز به کابل های سرامیکی



مخزن خنک کننده V.304 از فولاد ضد زنگ: یک مجموعه

1طول مخزن: 4 متر

2مواد مخزن: فولاد ضد زنگ 304، ضخامت: 1.5 میلی متر

3قاب پایه مخزن: 1 واحد (پودر پوشانده)

4مواد: فولاد Q235 (لحام شده)

5. 304 سیستم گردش آب سرد: 1 مجموعه

6قدرت پمپ: 120 وات × 1 واحد (دنیا جدید)

7. دو مرحله آب: 1 واحد (کمپرسور هوا توسط مشتری تامین می شود)

8مجهز به کابل های سرامیکی



VI.قطر اندازه گیری: 1 مجموعه

1برند: راست

2سیستم نظارت آنلاین در زمان واقعی

3دقت اندازه گیری: 0.001 میلی متر

محدوده اندازه گیری: 0.200 mm ∙ 10.00 mm


VII. واحد کشش دو رولی لاستیک + هواگرمکن: یک مجموعه

1روش کشش: کشش دو رولی

2مواد رول: لاستیک وارداتی

3روش تنظیم: تنظیم عمودی از طریق پیچ سرب فولاد ضد زنگ 304

4روش رانش: رانش کمربند هم زمان

5قدرت کششی: 1.5 kW سرو موتور

6کنترل سرعت: کنترل PLC

7سرعت کششی: 0 ¥ 300 متر در دقیقه

8. واحد خشک کن با فشار بالا 0.75 kW


قفسه ذخیره سازی سیم کشش افقی VIII.8 متر با شمارنده متر: یک

مجموعه

1طول قفسه: 8 متر

2ارتفاع: 1.97 متر

3رولی های ذخیره سیم: رولی های ذخیره سیم ABS، 11 + 12 عدد

4طول انبار سیم: 150 متر

5. موتور چرخ دنده 400 kW

6. 2.5 کيلوگرم پودر مغناطيسي دو محور


شمارنده های دقیق

VIIII.سرواویلر تک ایستگاه: 1 مجموعه

1. دکمه رولر پیچ: 1 مجموعه

2موتور مرحله ای موقعیت: 1 مجموعه

3روش کنترل موقعیت: کنترل موتور مرحله ای لیزی

4. موتور سرو اسپیندل 1.5 kW: 1 مجموعه

5روش کنترل اسپندل: کنترل سرو

6. تابع تغییر رول پنوماتیک، قادر به پیچاندن بدون رول

7. آلارم خودکار و خاموش کردن پس از رسیدن به طول تنظیم شده، با قطع قطعه شکسته اضافی

8. داراي رشته اي با ثبات عالي

9. قابل تطابق با رول های مواد با وزن 1.5 کیلوگرم


مجهز به یک تابع ذخیره سازی مشخصات رول مواد

دستگاه بسته بندی خلاء 400G

مخلوط کننده رنگ 50 کیلوگرم

VVI.100 کیلوگرم ماشین خشک کن + مواد تغذیه: 1 واحد
