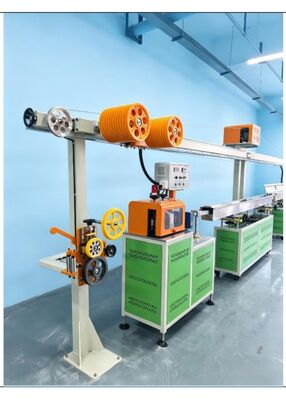

خط اکستروژن فیلامنت پرینتر سه بعدی PFES3D-45، دستگاه اکسترودر فیلامنت پرینت سه بعدی

          خط اکستروژن فیلامنت چاپگر سه بعدی PFES3D-45، دستگاه اکسترود رشته پرینتر سه بعدی

دستگاه اکسترودر فیلامنت چاپگر سه بعدی یک ابزار همه کاره با کاربردهای مختلف از تولید رشته سفارشی برای چاپ سه بعدی تا آزمایش مواد و ابتکارات بازیافت است. در زیر برنامه های اصلی آمده است:

تولید انبوه: تولید فیلامنت در مقیاس بزرگ را امکان پذیر می کند و تقاضای بالاتری را از عملیات چاپ سه بعدی تجاری برآورده می کند.
سفارشی سازی: تولیدکنندگان را قادر می سازد تا رشته های متناسب با رنگ ها و ویژگی های خاص ایجاد کنند و نوآوری در نمونه سازی و تولید در مقیاس کوچک را تقویت کنند.
تحقیق و توسعه: با فعال کردن تولید انواع رشته های تجربی برای آزمایش و نوآوری در علم مواد، از تحقیق و توسعه پشتیبانی می کند.
عرضه بازار: عرضه ثابت فیلامنت به بازار را فراهم می کند و در دسترس بودن را برای کاربران مختلف، از علاقمندان گرفته تا کاربران صنعتی، تضمین می کند.

ماشین‌های فیلامنت پرینتر سه بعدی ما در خط مقدم فناوری تولید رشته هستند. این ماشین‌ها که برای دقت و کارایی طراحی شده‌اند، انتخاب ایده‌آلی برای تولید رشته‌های با کیفیت بالا هستند که در کاربردهای پرینت سه بعدی استفاده می‌شوند.
ویژگی های کلیدی:
انواع رشته های همه کاره: ماشین های ما می توانند طیف گسترده ای از مواد رشته ای، از جمله PLA، ABS، PETG، TPU و موارد دیگر را تولید کنند که نیازهای متنوع چاپ سه بعدی را برآورده می کند.
اندازه‌های رشته قابل تنظیم: با تنظیمات قابل تنظیم، دستگاه‌های ما تولید رشته‌ها را در قطرها و تحمل‌های مختلف برای برآوردن نیازهای چاپ خاص امکان‌پذیر می‌سازند.
فناوری اکستروژن پیشرفته: مجهز به اکسترودرهای پیشرفته و کنترل‌های دقیق، دستگاه‌های ما کیفیت فیلامنت و دقت قطر ثابت را تضمین می‌کنند.
خنک‌سازی و سیم‌پیچ کارآمد: سیستم‌های ما دارای مکانیزم‌های خنک‌کننده و سیم‌پیچ کارآمد هستند که در نتیجه شکل رشته یکنواخت و سیم‌پیچ صاف روی قرقره‌ها ایجاد می‌شود.
تضمین کیفیت: بررسی های دقیق کیفیت در فرآیند تولید ادغام شده است تا کیفیت فیلامنت و قابلیت چاپ را تضمین کند.

خط اکستروژن فیلامنت چاپ PFES3D-45 برای مواد دمای معمولی مانند ABS/PLA/HIPS/PETG/NYLON/PC مناسب است.

خط تولید شامل اکسترودر با دقت بالا، قالب فولاد آلیاژی با کیفیت بالا، مخزن آب با دمای ثابت، سرو تراکتور، قفسه خط ذخیره سازی خودکار و دستگاه سیم پیچ اتوماتیک است. این سری از خطوط تولید همگی از برنامه کنترل حلقه بسته PID و کنترل PLC استفاده می کنند که کارکرد راحت و سریعی دارد.

دستگاه اکسترود فیلامنت پرینتر سه بعدی برای ساخت ABS، PLA، PC، PA، pet، PETG، Pei، PVA، peek و سایر مواد سه بعدی با ویژگی تحمل پایدار و سیم پیچی منظم مناسب است. این سازنده اکسترودر فیلامنت برای تولید انبوه اقتصادی است
زمینه های کاربردی: پرینت سه بعدی جدیدترین فناوری چاپ است. با افزایش تقاضا برای چاپگرهای سه بعدی، رشته های چاپ سه بعدی پتانسیل زیادی در بازار دارند و عمدتاً در چاپگرهای سه بعدی استفاده می شوند. ما در درجه اول رشته های چاپ سه بعدی مانند ABS، PLA، PETG و TPU را با قطرهای 1.75 تا 3.0 میلی متر تولید می کنیم. تحمل قطر را می توان در ± 0.03 میلی متر کنترل کرد و سرعت اکستروژن از 30 تا 180 متر در دقیقه متغیر است و از چیدمان منظم رشته اطمینان می دهد.
پارامترهای فنی کلیدی: 2.1 قطر پیچ: Ø45 میلی متر 2.2 نسبت طول به قطر (L/D): 28:1 2.3 سرعت پیچ: 0-100 دور در دقیقه (کنترل سرعت متغیر فرکانس خودکار) 2.4 خروجی اکستروژن: 25-30 دقیقه تولید: 25-30 کیلوگرم بر ساعت (با تراز رشته منظم) 2.6 ارتفاع مرکز: 1.1 متر (قابل تنظیم بالا، پایین، چپ و راست) 2.7 ابعاد خط تولید: طول 15 متر × عرض 2.5 متر × ارتفاع 2.5 متر 2.8 ولتاژ سه فاز: 380 ولت، 59 ولت، 3 فاز میانگین مصرف برق واقعی: 20 کیلووات ساعت در ساعت
الزامات کارگاه: 3.1 ابعاد کارگاه (L × W × H): 25 متر × 5 متر × 3.5 متر (مساحت کف توصیه شده 300 متر مربع یا بیشتر؛ کف باید تراز باشد) 3.2 دما ≤ 50 درجه سانتیگراد، رطوبت ≤ 95 درصد، منبع تغذیه سه سیم خنثی 3-3 فاز سیم و یک سیم ارت)، 380 ولت، 50 هرتز 3.4 کارگاه باید مجهز به مخزن آب خنک کننده 2 متر مکعبی، کمپرسور هوا، روغن دنده و کابل 5 هسته ای باشد.



اکسترودر تک پیچ PFES3D-45:
قدرت گرمایش: 10 کیلو وات;
قدرت فن: 0.5 کیلو وات;
قدرت موتور: 11 کیلو وات;
قیف خشک کن: 6.75 کیلو وات؛
قالب اکستروژن: 2 کیلو وات;
مخزن آب با دمای کنترل شده: 12.5 کیلو وات؛
مخزن آب خنک کننده: 0.9 کیلو وات;
دمنده هوای گرم: 0.75 کیلو وات;
واحد حمل و نقل لاستیکی دو رول: 1.5 کیلو وات؛
دستگاه اندازه گیری قطر لیزر دو طرفه - قفسه ذخیره سازی سیم: 0.4 کیلو وات;
سروو سیم پیچ تک ایستگاهی: 2 کیلو وات;
مجموع قدرت نصب شده تجهیزات: تقریباً 50 کیلو وات.
مصرف برق در طول تولید معمولی: تقریباً 10-15 کیلو وات

برگه مشخصات تجهیزات

I. استیل 50 کیلوگرمی خشک کن: 1 واحد
1. ظرفیت: 50 کیلوگرم
2. قدرت گرمایش: 6 کیلو وات
3. قدرت فن: 0.75 کیلو وات
4. وزن: 90 کیلوگرم
5. دارای طراحی منحصر به فرد کانال هوای گرم منحنی برای جلوگیری از تجمع باقی مانده پودر در
پایه عنصر گرمایش، که می تواند باعث احتراق شود.
6. درام و اجزای داخلی همه از فولاد ضد زنگ ساخته شده اند.
7. درام از پایه قابل جدا شدن است و تمیز کردن آسان و تغییر سریع مواد را تسهیل می کند.
8. مجهز به یک کنترل کننده دما نشان دهنده انحراف متناسب برای کنترل دقیق دما.
یک سیستم دوگانه حفاظت از گرمای بیش از حد خطر تصادف را کاهش می دهد
ناشی از خطای انسانی یا خرابی مکانیکی است.

اکسترودر رشته سه بعدی تک رنگ II.PFES3D-45: یک
مجموعه
1. قطر پیچ: Ø45mm
2. نسبت طول به قطر (L/D): 28:1
3. نوع پیچ: جهانی برای PLA، PEDG، ABS و TPU
4. پیچ و بشکه از نیترید 38CrMoAlA با کیفیت بالا ساخته شده اند.
فولاد و تحت فرآیند نیتریدینگ قرار گرفته اند. سختی نیترید شده: پیچ ≥
740 HV; بشکه ≥ 940 HV. عمق نیتریدینگ: پیچ
0.4-0.6 میلی متر، بشکه: 0.6-0.7 میلی متر؛ شکنندگی است
درجه 2 در هر دو مورد.
5. محفظه از فولاد آلیاژی ساخته شده است. سطوح تماس بین محفظه بالا و پایین بوده است
زمین دقیق چرخ دنده ها از 40Cr ساخته شده اند و تحت نرمال شدن قرار گرفته اند.
عملیات حرارتی تلطیف و خاموش کردن، و به دنبال آن سنگ زنی با صفحه دنده،
که منجر به زبری سطح Ra 0.8 می شود. آنها جذب شوک را ارائه می دهند،
مقاومت در برابر سایش و سطح سر و صدای کم
6. گیربکس: گیربکس (بروکر)
7. قدرت موتور: موتور 11 کیلو وات
8. روش کنترل: کنترل فرکانس متغیر (Haipumonte)
9. مناطق کنترل دما: 1.8 کیلووات × 6 منطقه
10. مناطق خنک کننده: 120 W × 4 منطقه
11. حلقه های گرمایش: حلقه های گرمایش فولاد ضد زنگ
12. رله های حالت جامد: یانگ مینگ
13. PLC: Xinjie – 1 مجموعه
14. ماژول کنترل دما: Xinjie – 1 مجموعه
15. جعبه کنترل کنسول آلیاژ آلومینیوم: 1 واحد

III. قالب اکستروژن دقیق S136: یک مجموعه

1. مواد قالب: S136، آینه تمام شده

2. دونده کوتاه بدون گوشه های مرده. محصولات نهایی دارای سطح صاف هستند

بدون نقص مانند لکه های سیاه و دقت ابعادی دقیق

3. مجهز به سرهای قالب 2.5 × 3.0: هر کدام یک مجموعه

4. سرهای قالب را می توان برای برآورده کردن نیازهای مشتری سفارشی کرد



IIII.304 مخزن آب گرم فولاد ضد زنگ: 1 مجموعه

1. طول: 4 متر

2. طول مخزن آب گرم: 2 متر

3. طول مخزن آب گرم: 2 متر

4. جنس مخزن: فولاد ضد زنگ 304، ضخامت: 1.5 میلی متر

5. قاب پایه مخزن: 1 واحد (پودر پوشش داده شده)

6. جنس: فولاد Q235 (جوش داده شده)

7. سیستم گردش آب گرم 304: 2 ست

8. قدرت پمپ آب از جنس استنلس استیل: 120 وات × 2 واحد (سرزمین های جدید)

9. واحد گرمایش: 1 مجموعه

10. قدرت گرمایش: 12 کیلو وات

11. کاستورهای ترمزدار: 4

12. گیج های دمایی آنالوگ: 2

13. مجهز به گیره های کابل سرامیکی



مخزن خنک کننده فولاد ضد زنگ V.304: یک مجموعه

1. طول مخزن: 4 متر

2. جنس مخزن: فولاد ضد زنگ 304، ضخامت: 1.5 میلی متر

3. قاب پایه مخزن: 1 واحد (پودر پوشش داده شده)

4. جنس: فولاد Q235 (جوش داده شده)

5. سیستم گردش آب سرد 304: 1 ست

6. قدرت پمپ: 120 وات × 1 واحد (دنیای جدید)

7. دمنده آب دو مرحله ای: 1 واحد (کمپرسور هوا توسط مشتری تامین می شود)

8. مجهز به گیره های کابل سرامیکی



VI.قطر سنج: 1 ست

1. برند: Raist

2. زمان واقعی سیستم نظارت آنلاین

3. دقت اندازه گیری: 0.001 میلی متر

محدوده اندازه گیری: 0.200-10.00 میلی متر


VII. واحد حمل و نقل لاستیکی دو رول + دمنده هوای گرم: یک مجموعه

1. روش حمل و نقل: حمل و نقل دو رول

2. مواد رول حمل و نقل: لاستیک وارداتی

3. روش تنظیم: تنظیم عمودی از طریق پیچ سرب فولاد ضد زنگ 304

4. روش درایو: درایو تسمه سنکرون

5. قدرت کشش: سروو موتور 1.5 کیلو وات

6. کنترل سرعت: کنترل PLC

7. سرعت کشش: 0–300 متر در دقیقه

8. واحد خشک کن دمنده فشار قوی 0.75 کیلو وات


قفسه ذخیره سازی سیم کششی افقی VIII.8 متر با متر شمارنده: یک

مجموعه

1. طول قفسه: 8 متر

2. ارتفاع: 1.97 متر

3. قرقره ذخیره سیم: قرقره ذخیره سیم ABS، 11 + 12 عدد

4. طول ذخیره سازی سیم: 150 متر

5. موتور دنده 400 کیلو وات

6. پودر مغناطیسی دو شفت 2.5 کیلوگرمی


کنتور با دقت بالا

VIIII. سروو سیم پیچ تک ایستگاهی: 1 مجموعه

1. درپوش حلقه سیم پیچ: 1 مجموعه

2. استپر موتور موقعیت یابی: 1 مجموعه

3. روش کنترل موقعیت: کنترل استپر موتور Leisi

4. سروو موتور اسپیندل 1.5 کیلو وات: 1 مجموعه

5. روش کنترل اسپیندل: کنترل سروو

6. عملکرد تغییر قرقره پنوماتیک، قادر به سیم پیچ بدون قرقره

7. زنگ هشدار و خاموش شدن خودکار پس از رسیدن به طول تنظیم شده، با خاموش شدن اضافی شکستن نخ

8. تخمگذار نخ پایدار با ثبات عالی

9. سازگار با قرقره های مواد با وزن 1-5 کیلوگرم


مجهز به عملکرد ذخیره سازی مشخصات قرقره مواد

دستگاه بسته بندی وکیوم 400 گرم

میکسر رنگ 50 کیلویی VV

دستگاه خشک کن VVI.100 کیلوگرم + فیدر مواد: 1 واحد
